整个系统结构如图所示，由监测软件系统、嵌入式硬件监测模块、云数据平台三部分组成。基于嵌入式硬件监测模块采集用户用水质信息、空气质量信息。通过互联网上传至云数据平台服务器，监测软件系统将云服务器接收的数据直观展示至移动终端APP和WEB系统上。

移动终端APP和WEB端系统可根据智能家居（饮水机、空气净化器）的实际使用情况，下发控制命令至云平台数据服务器，云数据平台服务器通过互联网下发至嵌入式硬件监测模块，嵌入式硬件监测模块响应软件发起的控制命令并反馈响应状态至云平台服务器，监测系统软件同步展示嵌入式硬件监测模块各种状态。

嵌入式硬件监测模块与监测软件之间通过GPRS、NB-iot、lora、WiFi等进行联网通信。

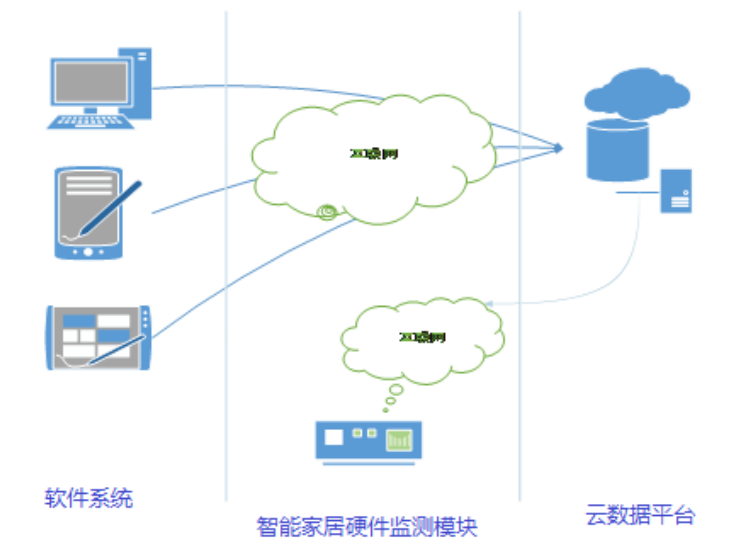

系统结构图
